제품 설명

벽 충전기 PD 충전기를 위한 실험 피크바 보드 고속 충전 QC 신속충전 어댑터 인쇄 회로 판 어셈블리 권한 검출 보드

개관

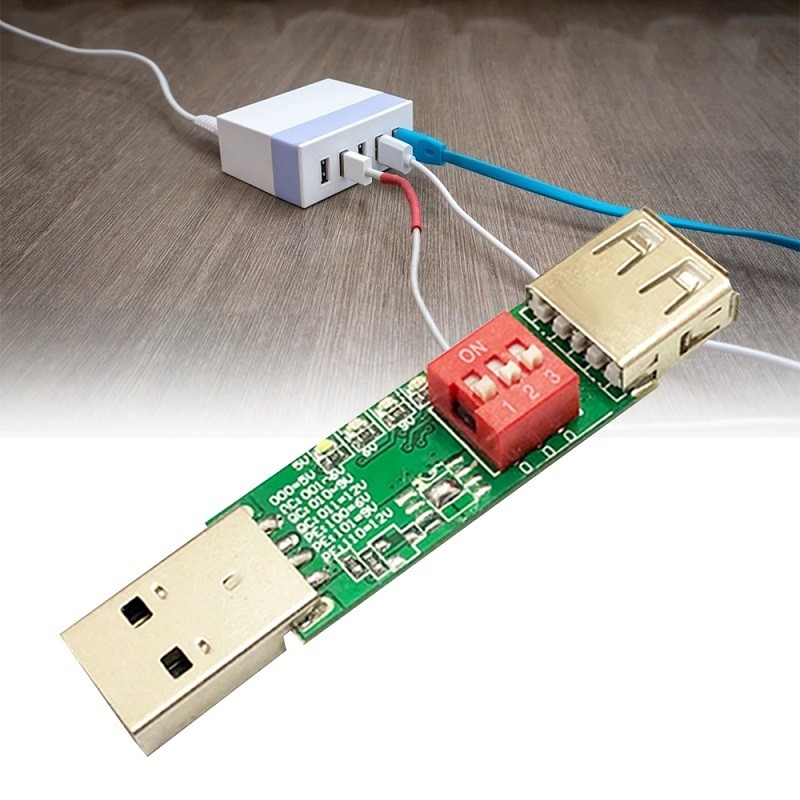

그것은 빠른 충전 어댑터 시험 보드입니다.유인장치 뒤에, 그것은 고정된 전압 출력입니다, 전압이 다이얼 코드로 설정되고 상응하는 정전압이 출력됩니다.출력 전압이 로드를 태움으로써 야기된 불필요한 손실량을 피하기 위해, 사용하기 전에 로드의 수요 전압과 일치하는지 확인하세요.

상술

1. 상품 이름 :빠른 충전 어댑터 시험 보드

2. 적용 가능한 프로토콜 :QC2.0/QC3.0 3.적용 상품 :충전기 / 단말기 파워

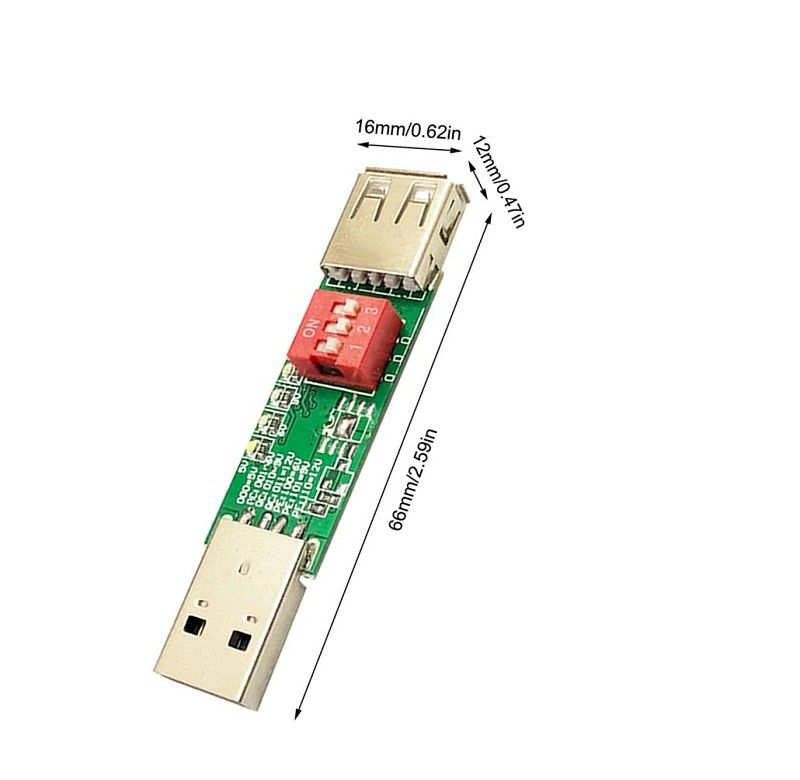

4. 워크 온도 :-25C~85C 5.작업 습도 :5%~95%RH 6.분류하세요 :66*16*12mm

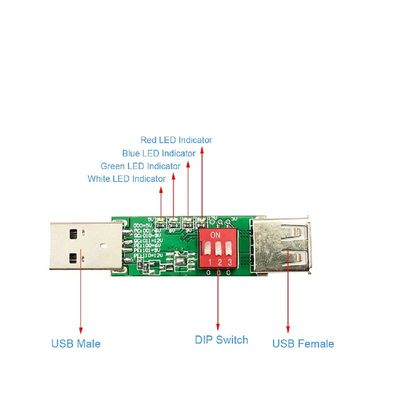

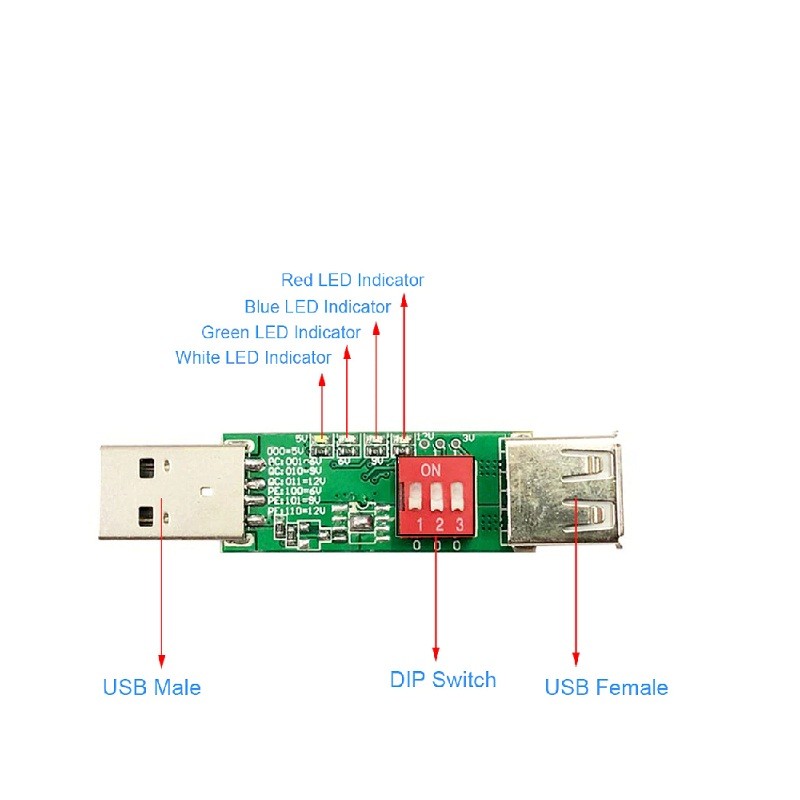

딥 스위치 : 1.감광 스위치의 8 다른 조합을 통하여, 그것은 8 다른 전압을 출력하기로 결정합니다.

2. 위로의 다이얼 스위치는 0를 대표하고 밑바닥까지 다이얼 스위치가 1를 대표합니다.

3. 스위치는 프로토콜이 QC2.0이고 출력 전압은 5V이라는 것을 출력을 의미하는 001의 위치에 있고 청신호가 계속 있습니다. 4.스위치는 프로토콜이 QC2.0이고 출력 전압은 9V이라는 것을 출력을 의미하는 010의 위치에 있고 적신호가 계속 있습니다.

5. 스위치는 프로토콜이 QC2.0이고 출력 전압은 12V이라는 것을 출력을 의미하는 100의 위치에 있고 푸른 빛이 계속 있습니다. 6.스위치는 출력 QC3.0의 프로토콜을 대표하는 011의 위치에 있고 출력 전압은 5V이고 청신호가 계속 있습니다. 7.101에 있는 스위치의 위치는 출력 QC3.0의 프로토콜을 대표합니다, 출력 전압이 6V이고 청록광이 계속 있습니다. 8.스위치는 출력 QC3.0의 프로토콜을 대표하는 110곳 위치에 있고 출력 전압은 9V이고 빛이 청색-적색입니다. 9.스위치는 출력 QC3.0의 프로토콜을 대표하는 111의 위치에 있고 출력 전압은 12V이고 빛이 푸른 빨간색 녹색입니다.

특징 :

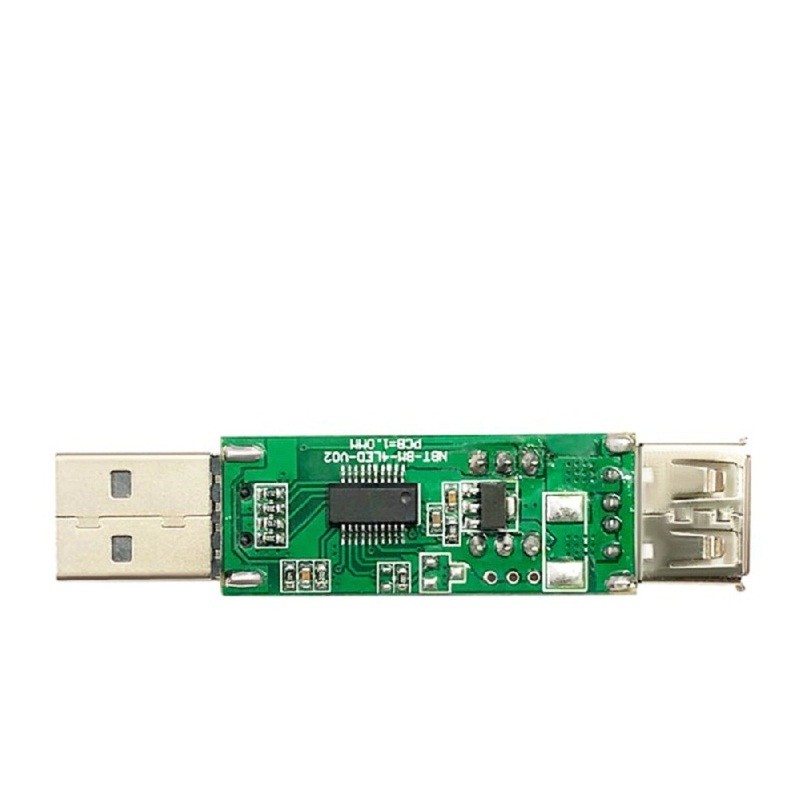

1. PCBA는 출력 전압을 선택하기 위해 지적 탐지 퀘일컴 QC2.0-QC3.0 프로토콜을 사용합니다. 2.그것은 시장에서 모든 퀘일컴 QC2.0-QC3.0 충전기와 퀘일컴 QC2.0-QC3.0 단말기 파워 제품과 호환 가능합니다. 3.그것은 노화를 시험하는데 고정 출력 전압을 선택하기 위한 토글 스위치를 사용하고 상응하는 LED 라이트가 계속 있습니다. 4.그것이 사용될 때, 거기는 분리의 어떤 가능성도 있지 않고 시험 자료가 정확합니다.
